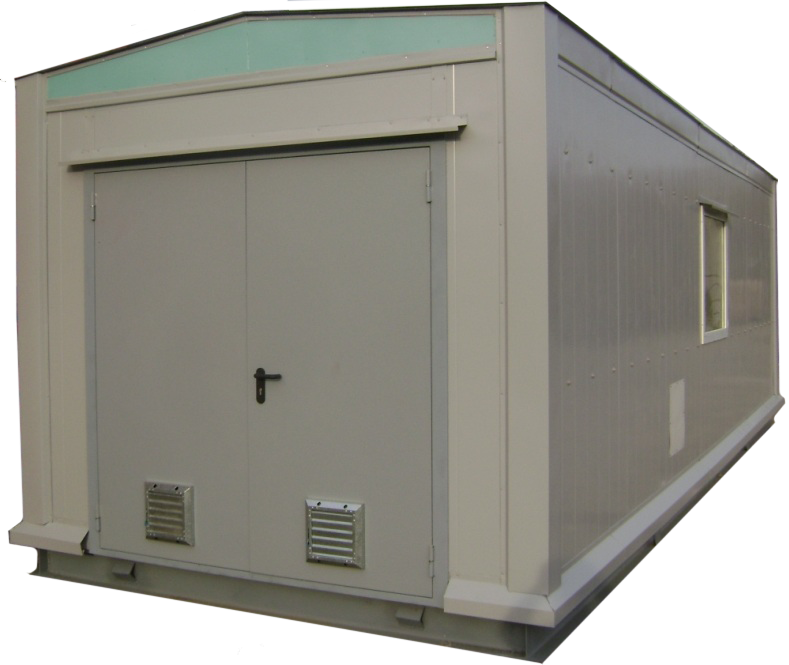

Блочно-модульные здания БМЗ

Блочно-модульные здания (в дальнейшем здания) представляют собой здания состоящие из блок-боксов перевозимых и предназначены для размещения комплектных трансформаторных подстанций, закрытых распределительных устройств, промышленного оборудования различного типа и назначения, помещения для размещения дежурного или обслуживающего персонала, с продолжительностью нахождения в них в течение одной смены, применяемые для нужд строительства и различных отраслей промышленности, а также в качестве помещений оптовой и розничной торговли.

По исполнению здания подразделяются на:

северные: «С» – предназначенные для эксплуатации в строительно-климатических подрайонах IА, IБ, IГ, IД;
обычные:
- «О1» – преимущественно для подрайонов IВ, IIА, IIIA, О2;
- «О2» – преимущественно для подрайонов IIБ, IIВ, IIГ, IIIБ и IIIВ.

Расчетные температуры наружного воздуха приведены в таблице 2.

Температура воздуха в отапливаемых зданиях промышленного назначения не менее 5 ℃ и не менее 18 ℃ предназначенных для дежурного персонала и торговых помещений, в холодное время года.

Здания собираются из блок-боксов, количество которых определяет заказчик.

При монтаже блок-боксы пристыковываются друг к другу при помощи болтовых соединений находящихся в основании блок-боксов, на стыковочных стойках и потолочных швеллерах или перекладинах.

Конструкции зданий выдерживают нагрузки, возникающие при их монтаже (демонтаже) и транспортировании при коэффициенте динамичности, равном 1,5.

Конструктивно блок-бокс представляет собой цельносварную конструкцию, обеспечивающую механическую прочность здания. Ограждающие конструкции – трёхслойные металлические каркасные "сэндвич"-панели, состоящие из минераловатных плит базальтового волокна толщиной, принятой по расчёту (10 см), и заключённых между наружной и внутренней стальных оцинкованных обшивок толщиной 0,6-0,7 мм. Панели стен соединяются друг с другом по типу "шип-паз". При сборке на поверхности соприкосновения замковых элементов панелей наносится герметик.

Надежность конструкции корпуса обеспечивает поперечную и продольную жесткость здания, отвечает требованиям ГОСТ 22853, применяемым к стационарно устанавливаемым объектам контейнерного типа, и требованиям СНиП 2.01.07-85* с учётом транспортных нагрузок (железные дороги, автомобильный транспорт).

Стальные конструкции проектируются из стального профильного проката и прямоугольного замкнутого профиля. Для несущих стальных конструкций принята сталь С345-3 по ГОСТ 27772-88* в соответствии с таблицей 50 СНиП II-23-81*. Для вспомогательных конструкций принята сталь С255 по ГОСТ 27772-88*.

Пол выполнен из листового рифленного металла, толщиной не менее 4 мм, с нанесенным антикоррозийным покрытием.

Двери и створки ворот здания открываются на угол не менее 120° и имеют фиксацию в крайних положениях.

Коридоры зданий, имеющие длину свыше 7000мм, имеют две двери. Дополнительно для разновидностей КТП и ТПН имеются специальные ворота для закатки трансформаторов.

Расчетные сроки службы зданий не менее 20 лет.

Система внутреннего электроснабжения блочно-модульного здания задействована через шкаф собственных нужд (ШСН), предназначенный для:

питания сетей внутреннего освещения посредством энергосберегающих осветительных приборов и местных розеток, напряжением 220В;
питания сетей автоматического (посредством фотореле) уличного освещения;
организации питания сетей местного освещения напряжением 12 (24, 36, 42)В;
питание систем обогрева, осуществляемой конвекционными (либо инфракрасными) электрическими обогревателями, подключенными через термодатчики (FGT-100), необходимыми для поддержания требуемой минимальной температуры;
питание системы принудительной приточно-вытяжной вентиляции;
питание устройств охранно-пожарной сигнализации.

ШСН имеет встроенный АВР-0,4 кВ и получает питание от двух вводов (в случае двухтрансформаторной КТПНУ).

Преимущества зданий БМЗ, производства «ПКП «Булгар-Электро»:

Максимальная заводская готовность.
Возможность неоднократного монтажа, демонтажа и пермещения в самый короткий срок.
Производство типовых модулей длиной до 15 метров и шириной до 4 метров, что обеспечивает максимальный монтаж устанавливаемого оборудования в условиях завода-изготовителя.
Цельносварная конструкция, обеспечивающая механическую прочность здания.
Антикоррозионная обработка всех металлических деталей конструкции.
Пыле - и влагозащищенная конструкция.
Заводской монтаж систем освещения, отопления, пожарной сигнализации, вентиляции, систем кондиционирования(опция), телемеханики(опция).
