Системы АСУ ТП

АРМ – автоматизированое рабочее место диспетчера представляет собой программно-вычислительный комплекс, предназначенный для автоматизации управления объектами электроснабжения (SCADA).

Комплекс опрашивает устройства телемеханики, сохраняет собранную информацию в базе данных, позволяет диспетчерам просматривать на экранах рабочих станций оперативные схемы с реальными значениями телесигналов и телеизмерений, производить телеуправление. Пользователи комплекса могут создавать, редактировать и удалять мнемосхемы, бланки переключений, оперативные журналы, текстовые документы.

АРМ выполняет следующие функции:

• отображение объектов контроля в виде структурных схем, мнемосхем, функциональных схем понятных обслуживающему персоналу.
• прием и обработку информации о состоянии объектов контроля;
• отображение на экране монитора информации о состоянии объектов контроля;
• автоматическая регистрация информации о состоянии объектов контроля, команд ТУ и действий диспетчера;
• восприятие и исполнение команд диспетчера;
• формирование команд ТУ и передачу их на контролируемый пункт;
• блокировку команд ТУ для объектов выведенных из работы для ремонта и профилактики

АРМ работает под операционными системами QNX, Linux, FreeBSD.

В целях повышения надёжности в комплекс может быть включен «горячий» резерв на дублирующем компьютере, на котором параллельно отображается текущее состояние контролируемой системы. А также параллельно, независимо от основного, ведётся журнал событий и возможность подавать команды телеуправления.

Аппаратура телеуправления «КОНТУР-М» предназначена для дистанционного контроля и управления оборудованием электроснабжения, расположенным на территориально разнесенных контролируемых пунктах (КП). «КОНТУР-М» позволяет оптимально решать задачи комплектации контролируемых пунктов систем телемеханики.

Управление и контроль осуществляются с автоматизированного рабочего места диспетчера, реализованного на базе ЭВМ и связной аппаратуры расположенной вна диспетчерском пункте (ДП). Обмен информацией между ДП и КП может осуществляться по радиоканалу и/или по 4-х (2-х) проводному линейному каналу связи, либо по комбинации этих каналов. Информация о состоянии оборудования на КП, команды телеуправления, данные об измеренных величинах тока и напряжения, данные по учету энергопотребления, а также служебная информация передаются в цифровом коде.

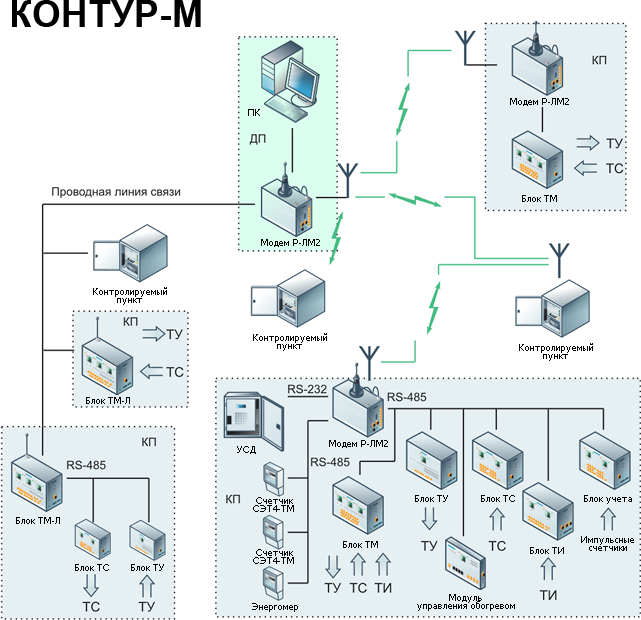

Комплекс состоит из аппаратуры верхнего уровня (аппаратура, устанавливаемая ДП) и нижнего уровня (аппаратура, устанавливаемая на КП). Связь между ДП и КП осуществляется через аппаратуру канала связи, входящую в аппаратуру ДП и в аппаратуру КП. На структурной схеме показана аппаратура комплекса для случая связи ДП с КП по радиоканалу и проводному каналу.

Аппаратура связи, устанавливаемая на КП, осуществляет с одной стороны взаимодействие со всеми блоками телемеханики, установленными на КП по интерфейсу RS-485, с другой стороны — взаимодействие по каналу связи (радиоканалу или 4-х проводному каналу) с аппаратурой расположенной на ДП.

ДП состоит из ЭВМ с АРМ-Д и одного из аппаратуры связи Модема РЛ-М, Модем РЛ-М2 , Модуль ДП1, Модуль ДП2, в зависимости от конфигурации узла. Аппаратура связи, устанавливаемая в ДП, осуществляет с одной стороны взаимодействие с АРМ-Д, с другой стороны — сопряжение по каналу связи с аппаратурой КП.

Максимальное число КП – 64.

Аппаратура на КП состоит из функционально законченных модулей, размещённых в блоках и предназначенных для осуществления функций телеуправления (ТУ), телесигнализации (ТС), телеизмерения (ТИ), учёта импульсных сигналов. Все модули на КП связанны общим RS-485 интерфейсом. Тип и количество аппаратуры устанавливаемой на КП зависит от конфигурации конкретного КП. Это позволяет минимизировать затраты на телемеханизацию КП. Общее количество функциональных модулей, размещенных в блоках, установленных на одном КП, должно быть не более 32. В последствии можно наращивать возможности оборудования КП путем подсоединение новых блоков(модулей) к общему RS-485 интерфейсу.

К общему RS-485 интерфейсу можно также подключать другие устройства имеющие RS-485. Например это могут быть интеллектуальные счетчики энергии, дизельные агрегаты, вакуумные выключатели, УСД и т.п. При этом работа остальной аппаратуры не нарушиться. Удаленность КП от ДП при связи по радиоканалу до 25 км в зависимости от местности. Любое КП может ретранслировать посылки от ДП до другого КП и обратно.

Время доставки сообщения об изменении состояния контролируемого объекта по радиоканалу не более 2 с, по проводному каналу — не более 8 с. Время доставки команды телеуправления по радиоканалу не более 2 с, по проводному каналу — не более 5 с.

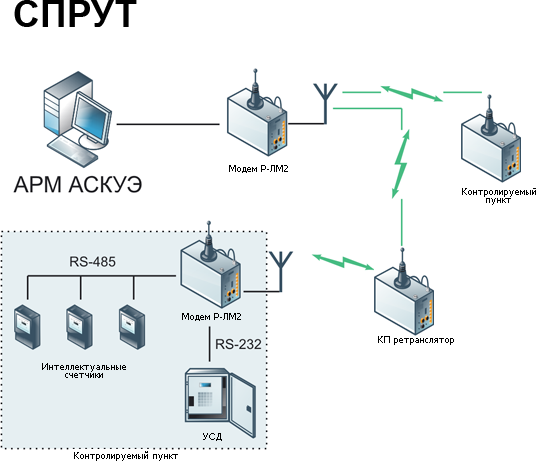

Аппаратура «СПРУТ», предназначена для использования в системах сбора информации потребляемой электроэнергии на территориально рассредоточенных объектах электроснабжения в качестве каналообразующей аппаратуры передачи. По протоколам обмена и форматам информационных посылок, передаваемых по радиоканалу и проводному каналу связи, комплекс «СПРУТ» совместим с комплексами телеуправления «КОНТУР-М».

В состав аппаратуры и диспетчерского, и контролируемого пунктов входят:

• Модем Р-ЛМ2
• Антенна
• Антенный кабель
• Автомикрофон

Аппаратура комплекса «СПРУТ» работает по радиоканалу, по 4-х (2-х) проводному каналу или возможна одновременная работа двух каналов связи: радиоканала и проводного канала.

Комплекс используется в качестве каналообразующей аппаратуры передачи для сбора любой телеметрической информации: тока, напряжения, температуры, давления, влажности, расхода тепла, воды, и т.п.

Возможна передача речевых сообщений и использование режима ретрансляции передачи данных.

Максимальная рабочая дальность при работе по радиоканалу при условии прямой видимости:

• Без ретрансляции не менее 25, км
• С ретрансляцией, не менее 50, км

Аппаратура предоставляет непрерывную работу без ограничения времени в пределах срока службы.
