Щит постоянного тока ЩПТ

Щит постоянного тока предназначен для бесперебойного питания оперативных цепей управления, защиты, автоматики и сигнализации, электромагнитов коммутационных аппаратов, аварийного освещения, ответственных механизмов собственных нужд генераторов, турбин, котлов на электростанциях, а так же для непрерывного контроля параметров системы питания распределительных устройств станций и подстанций, крупных распределительных пунктов, распределительных устройств крупных предприятий.

Щит ЩПТ-2М-220У3 выполняет следующие функции:

• Ввод электроэнергии с необходимым уровнем напряжения и мощности независимо от состояния основной сети от аккумуляторных батарей (АБ) с подзарядкой от выпрямительных устройств (ВУ);
• Распределение электроэнергии между потребителями;
• Бесперебойное питание цепей аварийного освещения;
• Организация шинок для питания потребителей, шинок управления, сигнализации и «мигающего света»;
• Селективная защита вводов и отходящих линий от токов перегрузки и короткого замыкания;
• Управление независимыми расцепителями;
• Дублирование системы питания и распределения электроэнергии с секционированием шин;
• Непрерывный автоматический контроль напряжения на шинах ЩПТ с формированием сигнала об отклонении напряжения от номинального значения;
• Непрерывный автоматический контроль сопротивления изоляции сети постоянного тока относительно земли с формированием сигнала о снижении сопротивления изоляции ниже допустимого уровня;
• Автоматический поиск и сигнализация замыканий на землю каждого присоединения;
• Формирование обобщенного аварийного сигнала при срабатывании защиты и в случае отсутствия питания цепей защиты;
• Локальная и центральная сигнализации (сигнализация положения автоматических выключателей, отключение вводных автоматических выключателей, либо рубильников);
• Измерение основных параметров АБ аналоговыми измерительными приборами:
  1. тока заряда–разряда АБ;
  2. тока подзаряда АБ;
  3. напряжения;

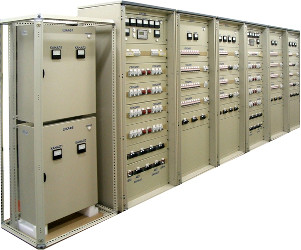

ЩПТ-2М-220У3 представляет собой щит одностороннего обслуживания в металлическом корпусе с воздушной изоляцией. Приборы контроля тока, напряжения, уровня изоляции, переключатели, стационарный комплект устройства автоматического поиска и сигнализации замыканий на землю, панель индикации расположены на лицевой панели ЩПТ-2М-220У3.

Шинки управления соединяются втычным, либо стационарным секционным автоматическим выключателем (выключатели нагрузки по выбору заказчика), что позволяет осуществлять нормальное электроснабжение при выводе в ремонт одного из вводных выключателей. На каждой секции установлены устройства формирования шинок мигающего света и шинок управления и сигнализации ЩПТ-2М-220У3.

Для подзарядки аккумуляторных батарей, на каждую секцию подключаются выпрямительные устройства. Для автоматического поиска и сигнализации замыканий на землю каждого присоединения используются стационарные системы поиска повреждений изоляции. Защита ввода АБ и ввода подзарядного устройства дополнена выносными реле максимального постоянного тока, подключенными к индивидуальным шунтам.

Питание мощных нагрузок вторичных цепей осуществляется от главных шин щита через втычные или стационарные автоматические выключатели (выключатели нагрузки по выбору заказчика). Кабели подключаются непосредственно к автоматическим выключателям. Питание остальных нагрузок осуществляется от ШУ через стационарные автоматические выключатели с помощью переключателей, позволяющих перевести нагрузку на любую из двух секций шинок управления, что придает мобильность при подключении и повышает надежность электроснабжения.

Преимущества щитов ЩПТ, производства «ПКП «Булгар-Электро»:

• В комплекте оборудования устанавливается контроллер позволяющий пользователю конфигурировать, контролировать  управлять всей системой питания постоянного тока. Другие функции этого устроства включают в себя температурную компенсацию, автостабилизацию, удаленный доступ, вызов при срабатывании аварийной сигнализации, диагностику батарей, а также поддержку WEB-сервера и SNMP для конфигураций и контроля.
• Щит постоянного тока может быть выполнен на автоматических выключателях собственной разработки не имеющих аналогов и обеспечивающих селективную защиту, контроль тока в каждой линии, контроль наличия «земли» в линии, с выходом на верхний уровень через RS или «опто»-порт.
• Высокая надежность входящего в состав шкафов ЩПТ оборудования лучших Российских и зарубежных производителей, сводит к минимуму затраты на ремонт и техническое обслуживание.
