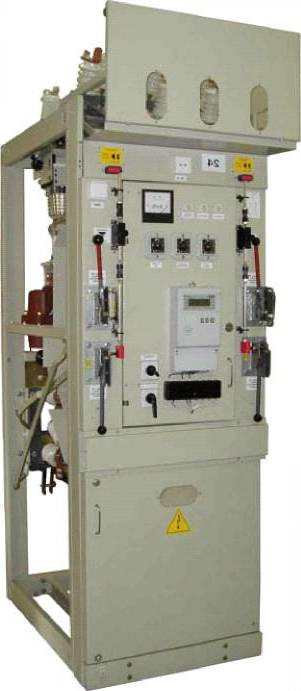

Камера сборная одностороннего обслуживания КСО-299

Камера КСО-299 - предназначена для комплектования распределительных устройств сетей с изолированной нейтралью, на номинальное напряжение 6 и 10 кВ переменного трехфазного тока частотой 50 Гц, устанавливается в закрытых помещениях трансформаторных подстанций, в машинных залах и других местах, недоступных для не инструктированного персонала.

Из камер КСО собираются распределительные устройства, служащие для приема и распределения электроэнергии. Принцип работы определяется совокупностью схем главных и вспомогательных цепей камер КСО.

Камеры КСО-299 представляют собой сварную металлоконструкцию из стальных профилей. Внутри камеры размещена аппаратура главных цепей, на фасаде - панель управления выключателем нагрузки и привод разъединителя, доступ к камере обеспечен через дверь, на которой имеется окно для обзора внутренней зоны. Дверь закрыта замком с ключом.

Вверху камеры по фасаду (КСО-299М), либо по центру фасада (КСО-299), имеется открытый с боков короб, в котором прокладываются магистрали вспомогательных цепей, в нем имеются устройства для выполнения ответвлений и ряды зажимов.

Особенностью камеры КСО-299М является однорядное расположение рукояток приводов разъединителей, размещение отсека клеммных колодок с кабельным каналом над дверью, что дает более удобный доступ для обслуживания высоковольтного оборудования при малых габаритах ячейки КСО. Отсек релейной защиты выполнен в виде отдельного экранированного блока, вмонтированного в дверь ячейки, и обслуживается с лицевой стороны панели, что совместно с комплектом электрических и механических блокировок исключает доступ в высоковольтный отсек без потребности обслуживания силового оборудования.

Сборные шины установлены в верхнем отсеке камер и расположены в горизонтальной и вертикальной плоскости.

На фасаде камеры в нижней части имеется зажим заземления, предназначенный для присоединения к заземленному корпусу элементов, временно подлежащих заземлению, с помощью переносного заземления на период выполнения работ внутри камеры.

Заземление сборных шин может быть осуществлено в любой камере с трансформатором напряжения.

Дверь является панелью, на которой смонтирована схема вспомогательных цепей. На фасаде размещена аппаратура управления, автоматы, реле указательные и защиты, приборы учета и измерения.

В камерах КСО и шинных мостах выполнены следующие механические блокировки:

блокировка, не допускающая включения заземляющих ножей при включенных главных ножах выключателя или разъединителя;
блокировка, не допускающая включения главных ножей при включенных заземляющих ножах выключателя нагрузки или разъединителя;
блокировка, препятствующая открыванию двери камеры КСО-299М, при включенных главных ножах разъединителя;
блокировка, не допускающая включения выключателя ввода и секционного выключателя при включенных заземляющих ножах заземления сборных шин;
в камерах КСО-299М с разъединителями на шинных мостах типа ШМР предусмотрена блокировка заземляющих ножей разъединителя с главными ножами разъединителей других камер распределительного устройства. Блокировка осуществляется одноключевым блок-замком типа МБГ-31, который устанавливается на приводах разъединителя.

Примечание – Для осуществления других видов блокировок (оперативных, безопасности и т.п.) согласно схем вспомогательных цепей в камерах КСО, по заказу, предусмотрена возможность установки конечных выключателей положения заземляющего ножей разъединителей и электромагнитных (либо механических) блокировочных замков приводов разъединителя.

Преимущества камер КСО-299, производства «ПКП «Булгар-Электро»:

Малые габариты ячеек существенно снижают затраты на строительство помещений для новых РУВН, позволяют легко производить модернизацию существующих РУВН без увеличения объемов помещения.
Отличительной особенностью камеры КСО-299М является однорядное расположение рукояток приводов разъединителей, и размещение отсека клеммных зажимов с кабельным каналом над дверью, что дает более удобный доступ для обслуживания высоковольтного оборудования при малых габаритах ячейки КСО.
Отсек вторичных цепей выполнен в виде отдельного экранированного блока, вмонтированного в дверь ячейки, и обслуживается с лицевой стороны панели, что совместно с комплектом электрических и механических блокировок исключает доступ в высоковольтный отсек без потребности обслуживания силового оборудования.
Высокая надежность входящего в состав КСО оборудования лучших Российских и зарубежных производителей, сводит к минимуму затраты на ремонт и техническое обслуживание.
Безопасность эксплуатации КСО обеспечивается системой встроенных блокировок и устройств дуговой защиты, соответствующих требованиям российских стандартов.
Простота монтажа и наладки обеспечиваются удобным доступом к местам крепления ячеек, кабельных и шинных присоединений.
Широкий выбор сетки схем камер КСО обеспечивает свободу выбора технических решений для каждого конкретного заказчика.
