Камера сборная одностороннего обслуживания КСО-399

Устройства комплектные распределительные серии КСО-399М предназначены для приема и передачи электрической энергии переменного трёхфазного тока промышленной частоты 50 Гц и номинальным напряжением 6 и 10 кВ в сетях с изолированной или заземленной через дугогасящий реактор нейтралью. КСО-399М применяются в качестве распределительных устройств напряжением 6 и 10 кВ трансформаторных подстанций, в том числе комплектных и контейнерных, в распределительных устройствах электростанций и подстанций энергосистем, промышленных предприятий, в газовой и нефтедобывающей промышленности, а также на железнодорожном транспорте.

Из камер КСО собираются распределительные устройства, служащие для приема и распределения электроэнергии. Принцип работы определяется совокупностью схем главных и вспомогательных цепей камер КСО.

Малогабаритное исполнение конструкции КСО, с использованием современной коммутационной аппаратуры и микропроцессорных модулей управления и защиты, позволяет применять ячейки в распределительных устройствах и трансформаторных подстанциях общепромышленного назначения, а также в мобильных, объемных бетонных модулях, для нужд современного градостроения.

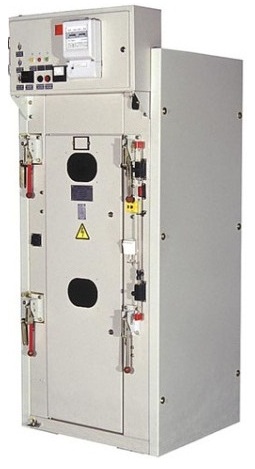

Камеры КСО-399М представляют собой сварную металлоконструкцию из стальных профилей. Внутри камеры размещена аппаратура главных цепей, на фасаде - панель управления выключателем нагрузки и привод разъединителя, доступ к камере обеспечен через дверь, на которой имеется окно для обзора внутренней зоны. Дверь закрыта замком с ключом.

Вверху камеры по фасаду КСО, имеется открытый с боков короб, в котором прокладываются магистрали вспомогательных цепей, в нем имеются устройства для выполнения ответвлений и ряды зажимов.

Сборные шины установлены в верхней части камер и расположены в горизонтальной плоскости.

На фасаде камеры в нижней части имеется зажим заземления, предназначенный для присоединения к заземленному корпусу элементов, временно подлежащих заземлению, с помощью переносного заземления на период выполнения работ внутри камеры.

В верхней части камеры КСО устанавливается ящик оборудования вторичных цепей, в котором смонтирована схема вспомогательных цепей. На фасаде размещена аппаратура управления, автоматы, реле указательные и защиты, приборы учета и измерения.

В камерах КСО и шинных мостах выполнены следующие механические блокировки:

блокировка, не допускающая включения заземляющих ножей при включенных главных ножах выключателя или разъединителя;
блокировка, не допускающая включения главных ножей при включенных заземляющих ножах выключателя нагрузки или разъединителя;
блокировка, препятствующая открыванию двери камеры КСО-399М, при включенных главных ножах разъединителя;
блокировка, не допускающая включения выключателя ввода и секционного выключателя при включенных заземляющих ножах заземления сборных шин;
в камерах КСО-399М с разъединителями на шинных мостах типа ШМР предусмотрена блокировка заземляющих ножей разъединителя с главными ножами разъединителей других камер распределительного устройства. Блокировка осуществляется одноключевым блок-замком типа МБГ-31, который устанавливается на приводах разъединителя.

Примечание – Для осуществления других видов блокировок (оперативных, безопасности и т.п.) согласно схем вспомогательных цепей в камерах КСО, по заказу, предусмотрена возможность установки конечных выключателей положения заземляющего ножей разъединителей и электромагнитных (либо механических) блокировочных замков приводов разъединителя.

Преимущества камер КСО-399, производства «ПКП «Булгар-Электро»:

Применение автогазовых продольных (ВНА), и элегазовых (ВНТЭ) выключателей нагрузки, исключается возможность ошибочного оперирования, а также позволяет изготавливать ячейки шириной до 400 мм, что особенно полезно для малогабаритных подстанций в бетонном исполнении;
Изготовление ячеек с выключателями ВВ/TEL (схема 17ВВ), а также применение современных выключателей нагрузки (серии ВНА, ВНТЭ), позволяет реализовывать схемы АВР, учет энергии по высшей стороне, а также осуществлять микропроцессорную защиту трансформатора;
Несмотря на широкую гамму применяемых выключателей (ВНР, ВНА, ВНВР, ВНТЭ, ВВ/TEL), ячейки отличаются малыми габаритами, простотой обслуживания и эксплуатации.
Высокая надежность входящего в состав КСО оборудования лучших Российских и зарубежных производителей, сводит к минимуму затраты на ремонт и техническое обслуживание.
Безопасность эксплуатации КСО обеспечивается системой встроенных блокировок и устройств дуговой защиты, соответствующих требованиям российских стандартов.
Простота монтажа и наладки обеспечиваются удобным доступом к местам крепления ячеек, кабельных и шинных присоединений.
Широкий выбор сетки схем камер КСО обеспечивает свободу выбора технических решений для каждого конкретного заказчика.
