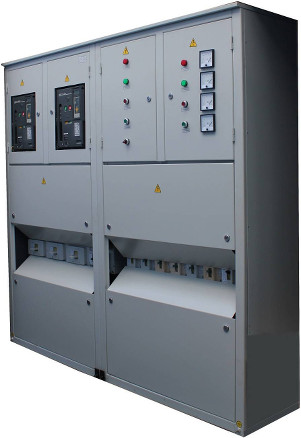

Input-distributional cabinets RUNN

Панели распределительных щитов серии РУНН предназначены для приема и распределения электрической энергии в сетях напряжением до 1000 В частотой 50 Гц с глухозаземленной нейтралью, дистанционного, автоматизированного и ручного управления, контроля, сигнализации и защиты оборудования от токов короткого замыкания и перегрузок, защиты людей от поражения электрическим током. Панели предназначены для установки в электропомещениях закрытого типа.

Панель РУНН представляет собой комбинацию низковольтных коммутационных аппаратов с устройствами управления, измерения, сигнализации, зашиты, регулирования и т. п., полностью смонтированных изготовителем НКУ на единой конструктивной основе со всеми внутренними электрическими и механическими соединениями с соответствующими конструктивными элементами.

Панели РУНН представляют собой сварную конструкцию из листогнутых профилей с установленными в них коммутационными аппаратами и электроизмерительными приборами. Панели разделены перегородками с отдельным доступом, на несколько функциональных отсеков:

  • Отсек ввода;
  • Отсек сборных шин и отходящих линий;
  • Отсек вторичных цепей (учет);

Благодаря наличию функциональных отсеков с защитными экранами, возможны:

  • безопасный осмотр и эксплуатация панели;
  • ремонт и ревизия;
  • защита персонала от поражения электрическим током.

На панелях РУНН установлена аппаратура ввода, распределения электроэнергии, измерительные приборы.

На фасаде панелей устанавливаются приборы контроля напряжения и тока.

Сборные шины располагаются в средней части распределительного устройства в вертикальной плоскости и крепятся на изоляторах. Соединение сборных и нулевых шин выполнено болтами. Сборные шины выполняются из алюминиевого сплава АД31Т, либо медного сплава М1Т. Сечение сборных шин подбирается по номинальному току распределительного устройства, но не менее 5*50 мм.

Панели предусматривают кабельное и шинное присоединения.

Подключение кабелей к аппаратам отходящих линий, предусматривается на высоте не менее 500 мм от уровня пола.

Панели выпускаются на номинальный ток до 3200А. В качестве аппаратов ввода, секционирования могут быть применены выключатели нагрузки, либо автоматические выключатели стационарного, или выкатного исполнения. В качестве аппаратов отходящих линий могут быть использованы рубильники с предохранителями серии РПС (РПЦ) до 630А, рубильники с предохранителями планочные до 1200А, автоматические выключатели до 1000А.

Схема автоматического ввода резерва предусматривает две секции сборных шин, разделенных секционным выключателем. Для питания схемы управления используется фазное напряжение (фаза-нуль) силовой цепи работающего в данный момент ввода.

Схема АВР построена таким образом, что при исчезновении причин, вызвавших отключение одного или обоих рабочих вводов, питание автоматически возвращается в первоначальное положение. Включение и отключение выключателей в ручном режиме и включение в автоматическом режиме осуществляется с помощью электромагнитного привода (ЭМП). Автоматическое отключение выключателей рабочих вводов реализовано через независимый расцепитель. Все выключатели автоматически отключаются с установленной выдержкой времени, блоком полупроводникового расцепителя при перегрузке и коротком замыкании между фазами.

Преимущества шкафов РУНН, производства «ПКП «Булгар-Электро»:

  • В комплекте оборудования может устанавливаться контроллер позволяющий пользователю конфигурировать, контролировать и управлять всей системой.
  • Высокая надежность входящего в состав шкафов РУНН оборудования лучших Российских и зарубежных производителей, сводит к минимуму затраты на ремонт и техническое обслуживание.
